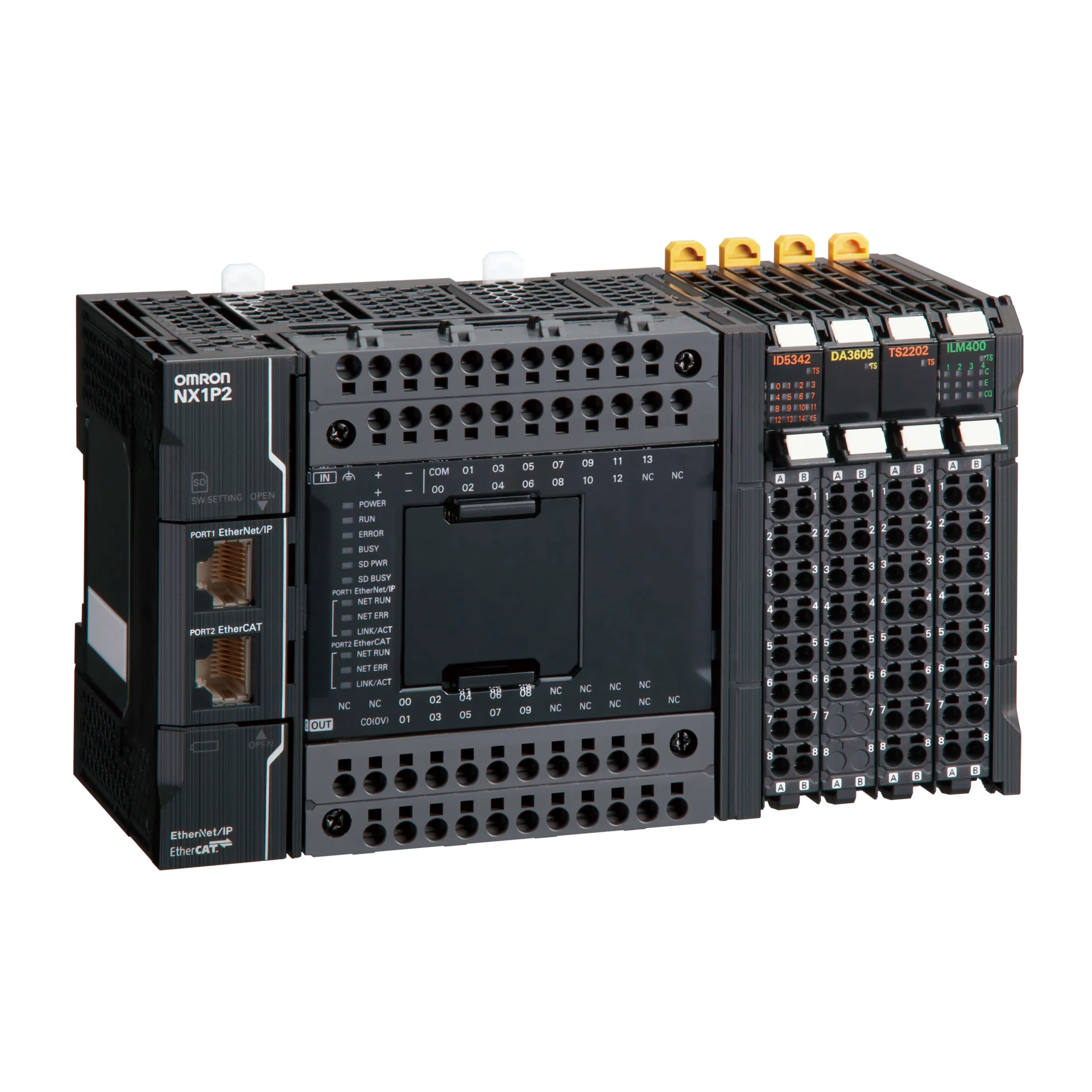

OMRON NX1P Machine Automation Controller
OMRON NX1P는 자동화 장비의 논리 제어, 모션 제어, I/O 제어, 네트워크 통신을 통합하기 위한 Machine Automation Controller입니다. 자료 기준으로 NX1P는 기존에 전용 컨트롤러나 특수 유닛으로 처리하던 고급 모션 제어 기능을 컨트롤러 내부에서 수행할 수 있도록 구성되어 있습니다.
NX1P는 EtherCAT을 통해 서보 시스템, I/O, 필드 장치를 연결할 수 있으며, EtherNet/IP를 통해 HMI, 상위 PC, Sysmac Studio, 정보 네트워크와 연계할 수 있습니다. 또한 SD 메모리 카드를 통한 데이터 백업, 복원, 검증 기능과 옵션 보드를 통한 시리얼 통신 및 아날로그 제어 확장이 가능합니다.
자료 기준으로 NX1P는 IO-Link Master Unit과 연계하여 센서 및 액추에이터 정보를 상위 컨트롤러로 수집할 수 있으며, MQTT Communication Library를 활용해 게이트웨이 PC 없이 클라우드와 연결하여 제조 현장 데이터를 수집할 수 있습니다.
단디메카는 고객 장비의 제어 요구 조건에 맞춰 NX1P 기반 컨트롤러 선정, I/O 구성, 서보 및 센서 연동, HMI 구성, 프로그램 개발, 시운전까지 통합적으로 검토할 수 있습니다.
제품 키포인트
제품 주요 특징
소형 장비에 적합한 통합 컨트롤러
NX1P는 소형 자동화 장비의 논리 제어, 모션 제어, I/O 제어, 네트워크 통신을 하나의 컨트롤러에서 구성할 수 있는 Machine Automation Controller입니다. 장비 제어 구조를 단순화하고 제어 시스템 표준화에 활용할 수 있습니다.

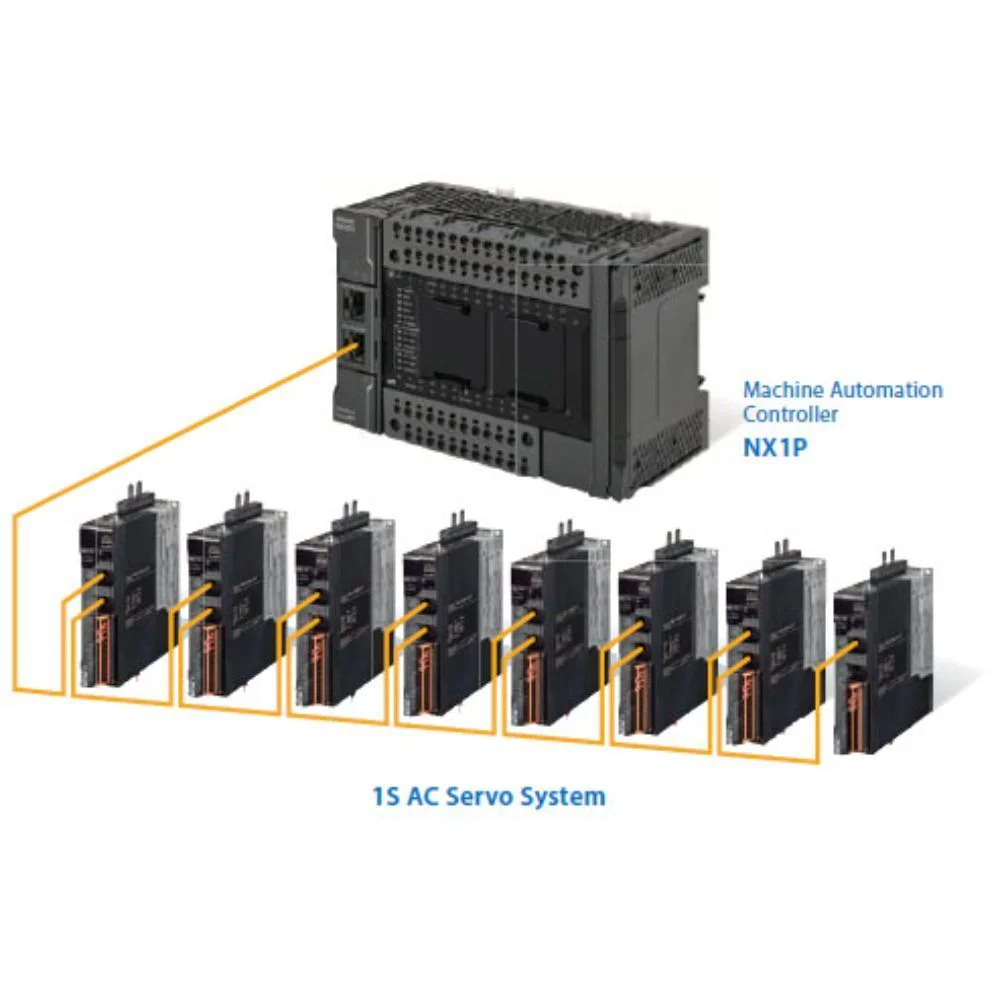

EtherCAT 기반 모션 제어
자료 기준으로 NX1P는 EtherCAT 포트를 통해 최대 8대의 서보 시스템 배선을 단순화할 수 있으며, 최대 4축 모션 제어를 지원합니다. 전자 캠, 직선 보간, 원호 보간 기능을 활용해 고속 이송 및 정밀 위치 제어 장비에 적용할 수 있습니다.
EtherNet/IP 기반 상위 연계
EtherNet/IP를 통해 HMI, 상위 PC, 컨트롤러 간 Peer-to-Peer 통신, Sysmac Studio, 정보 네트워크와 연계할 수 있습니다. 장비 제어와 현장 데이터 활용을 함께 고려하는 설비에 적합합니다.
IO-Link를 통한 현장 데이터 활용
IO-Link Master Unit과 연계하면 센서 및 액추에이터의 상태 정보를 수집할 수 있습니다. 센서 상태 모니터링, 설비 이상 징후 확인, 예방 보전 기반 구축에 활용할 수 있습니다.
유지보수 부담 저감
자료 기준으로 NX1P는 내장 메모리에 사용자 프로그램, 설정값, 변수를 보존하기 위해 배터리가 필요하지 않습니다. SD 메모리 카드를 활용한 백업·복원·검증 기능도 제공되어 장비 유지보수 효율 향상에 기여할 수 있습니다.
제품 상세 스펙
제품명
OMRON NX1P
제품 분류
Machine Automation Controller
시리즈
NX Series
개발 환경
Sysmac Studio
주요 네트워크
EtherCAT, EtherNet/IP
모션 제어
자료 기준 최대 4축 모션 제어 지원
서보 연결
자료 기준 EtherCAT을 통해 최대 8대의 서보 시스템 배선 단순화 가능
보간 기능
직선 보간, 원호 보간
전자 캠 기능
전자 캠을 통한 연속 운전 및 동작 타이밍 프로그램 변경 가능
내장 I/O 타입
24-point type, 40-point type
외형 치수
24-point type: 130(W) × 100(H) × 71(D) mm / 40-point type: 154(W) × 100(H) × 71(D) mm
프로그램 용량
1.5 MB
변수 메모리
32 KB Retained during power interruptions 또는 2 MB Not retained during power interruptions로 자료에 표기

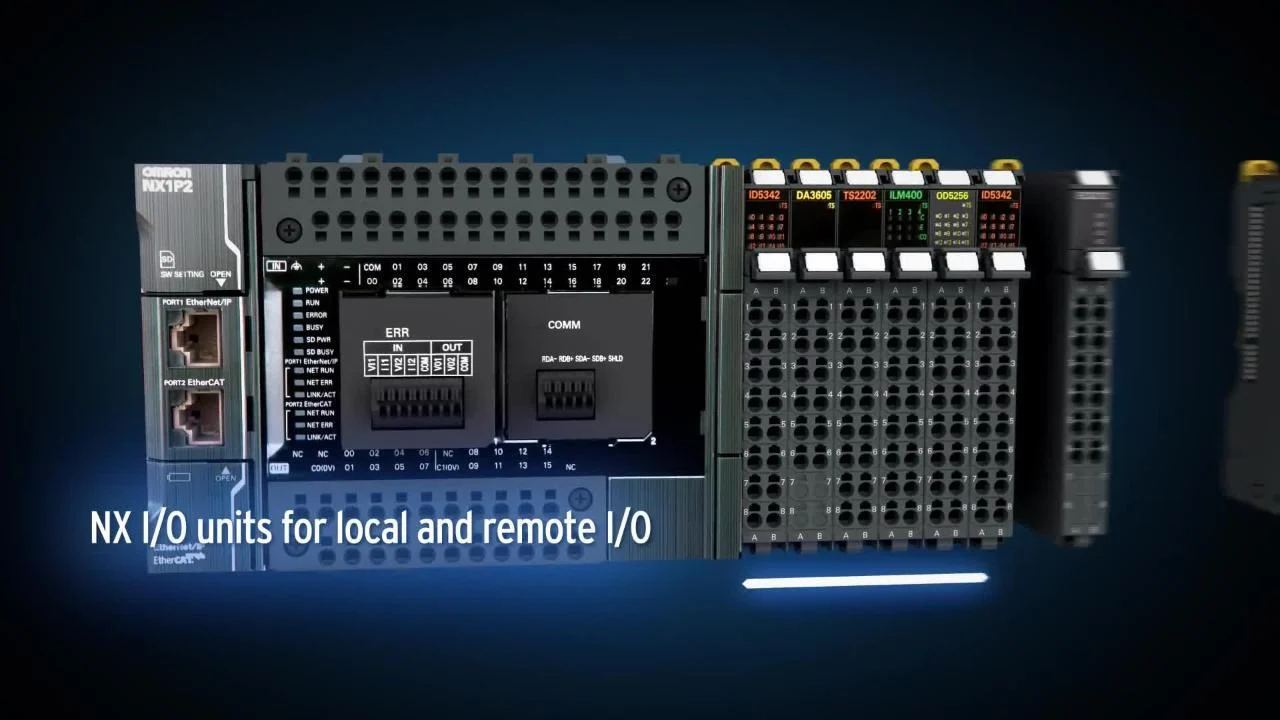

확장 I/O
NX1P2 CPU Unit에 최대 8개 NX Unit 연결 가능
옵션 보드
RS-232C, RS-422A/485, 아날로그 입력, 아날로그 출력, 아날로그 I/O 옵션 보드
시리얼 통신
Host Link, Modbus-RTU master, no-protocol 지원 항목 표기
MQTT 통신
MQTT Communication Library를 통한 MQTT(S) 통신 지원 내용 표기
데이터 백업
SD 메모리 카드를 통한 백업, 복원, 검증
배터리
사용자 프로그램, 설정값, 변수 보존을 위한 배터리 불필요로 자료에 표기
상세 모델
NX1P2-1140DT, NX1P2-1140DT1, NX1P2-1040DT, NX1P2-1040DT1, NX1P2-9024DT, NX1P2-9024DT1 등
상세 사양
적용 모델별 I/O 수량, 출력 타입, 축 수가 다르므로 최종 선정 전 모델별 데이터시트 확인 필요
