Machine Automation Controller NJ/NX Series
OMRON NJ/NX 시리즈는 자동화 장비의 논리 제어, 모션 제어, 안전 제어, 비전 연동, 정보 통신을 통합하기 위한 산업용 Machine Automation Controller입니다. 자료 기준으로 NJ/NX 컨트롤러는 EtherCAT 및 EtherNet/IP 포트를 기반으로 실시간 장비 제어와 생산 데이터 관리를 함께 수행할 수 있도록 구성됩니다.
이 제품은 포장기, 충진 및 캡핑 장비, 델타 로봇 픽킹 시스템, 검사 장비, 서보 기반 이송 장비, 스마트 팩토리 연계 설비 등 다양한 자동화 장비에 적용할 수 있습니다. 특히 모션, I/O, 안전, 비전, 센서, HMI, 데이터베이스 연계를 하나의 개발 환경에서 구성할 수 있어 장비 개발과 유지보수의 일관성을 높이는 데 활용할 수 있습니다.
단디메카는 고객 장비의 공정 조건과 제어 요구 사항에 맞춰 NJ/NX 컨트롤러 기반 제어 시스템 구성, I/O 및 네트워크 설계, 서보·센서·비전 연동, HMI 구성, 시운전 및 유지보수 대응까지 통합 검토할 수 있습니다.
제품 키포인트
제품 주요 특징
통합 기계 제어 플랫폼

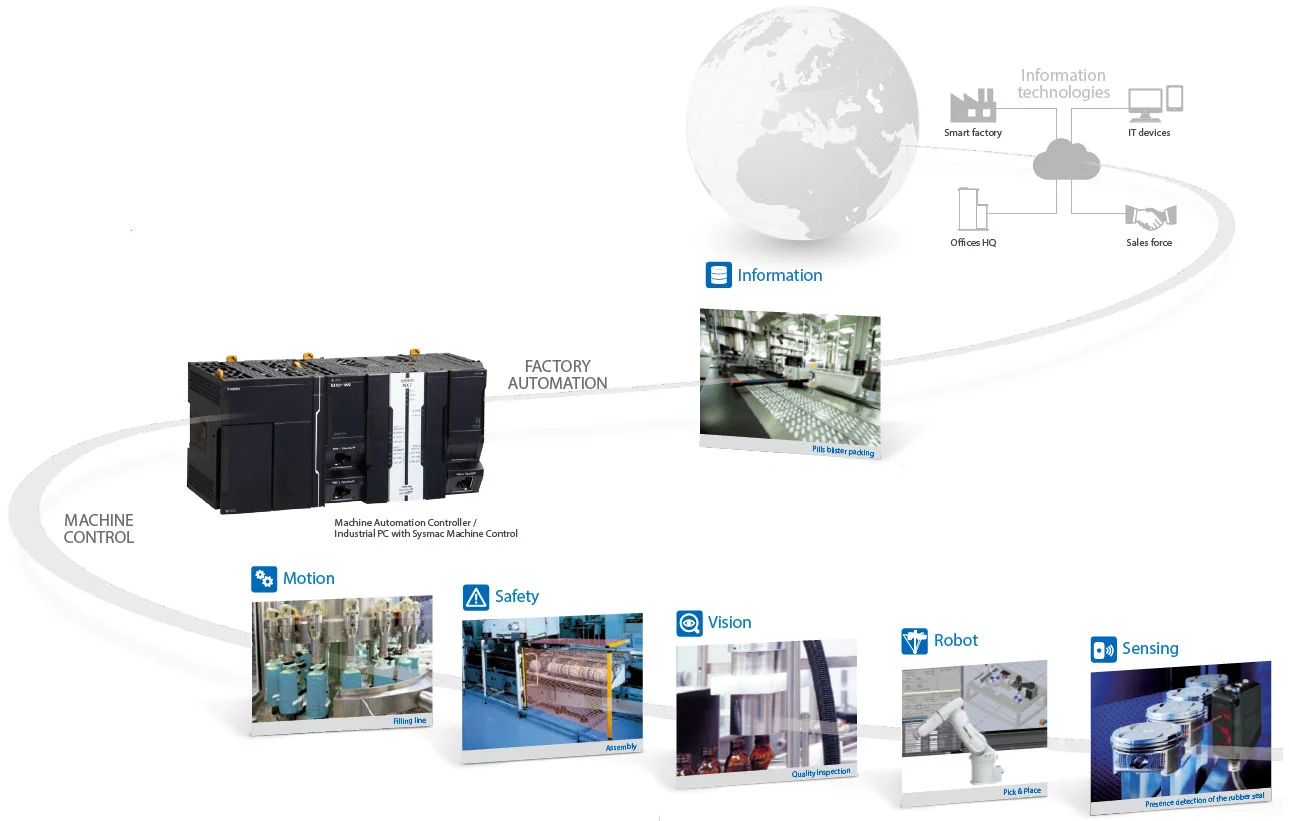

NJ/NX 시리즈는 논리 제어, 모션, 안전, 로봇, 비전, 정보, 네트워크 기능을 Sysmac Studio 기반으로 통합할 수 있는 Machine Automation Controller입니다. 장비 제어 구조를 단순화하고 개발 환경을 표준화하는 데 적합합니다.
EtherCAT 기반 실시간 제어
EtherCAT 네트워크를 통해 I/O, 모션 장치, 안전 컨트롤러, 비전 시스템을 연결할 수 있으며, 자료 기준으로 동기화 제어와 고속 데이터 수집에 활용할 수 있습니다.
EtherNet/IP 및 정보 연계
EtherNet/IP를 통해 상위 PC, HMI, 컨트롤러 간 통신을 구성할 수 있습니다. 일부 모델은 데이터베이스 연결, OPC UA, MQTT 통신을 통해 생산 현장 데이터를 상위 시스템 또는 클라우드와 연계할 수 있습니다.
모션 제어와 장비 정밀도 향상
NJ/NX 컨트롤러는 서보 드라이브, 리니어 모터, 인버터 등과 연동하여 위치, 속도, 토크 기반 모션 제어를 구성할 수 있습니다. 반복 이송, 정렬, 검사, 픽앤플레이스 등 정밀 동작이 필요한 장비에 적용할 수 있습니다.
유지보수 및 디버깅 효율 향상
Sysmac Studio는 설정, 프로그래밍, 디버깅, 유지보수를 통합 지원하는 개발 환경입니다. 오류 확인, 시스템 모니터링, 프로그램 재사용, 시뮬레이션 기능을 통해 장비 개발 및 유지보수 시간을 줄이는 데 기여할 수 있습니다.
제품 상세 스펙
제품명 / 모델
OMRON NJ/NX Series Machine Automation Controller
제품 분류
산업용 Machine Automation Controller / PLC 기반 자동화 컨트롤러
주요 시리즈
NX Series, NJ Series
작업 주요 모델군
NX701, NX502, NX102, NX1P2, NJ501, NJ301, NJ101 등
개발 환경
Sysmac Studio
제어 기능
논리 제어, 모션 제어, 안전 제어, 비전 연동, 정보 연계
주요 네트워크
EtherCAT, EtherNet/IP
모션 축 수
자료 기준 모델별 상이함. NX701은 최대 256축, NJ501은 최대 64축, NX1P2는 최대 4축 모션 제어 및 최대 4축 단축 위치 제어 지원으로 표기되어 있음.
EtherCAT 슬레이브 수
자료 기준 모델별 상이함. NX701 최대 512, NX502 최대 256, NX102 최대 64, NX1P2 최대 16, NJ501 최대 192로 표기되어 있음.
프로그램 용량
자료 기준 모델별 상이함. NX701/NX502 80 MB, NX102 5 MB, NX1P2 1.5 MB, NJ501 20 MB, NJ301 5 MB, NJ101 3 MB로 표기되어 있음.
데이터베이스 연결
일부 모델 지원. Microsoft SQL Server, Oracle Database, IBM DB2, MySQL, PostgreSQL, Firebird 지원 항목이 자료에 표기되어 있음.
OPC UA
일부 모델 지원. 자료 기준 NX701, NX502, NX102, NJ501 일부 CPU Unit에서 OPC UA 통신 기능이 언급되어 있음.
MQTT 통신
일부 NX/NJ 계열에서 MQTT Communication Library를 통한 MQTT(S) 통신 지원이 자료에 표기되어 있음.
연동 장치
NX I/O, NX Safety, 서보 드라이브, 인버터, 비전 시스템, HMI, 센서, 로봇, 데이터베이스 등
인증 및 표준
IEC 61131-3 기반 프로그래밍, PLCopen Function Blocks for Motion Control 지원 내용이 자료에 표기되어 있음.
상세 사양
적용 모델 및 CPU Unit에 따라 상이하므로 프로젝트 적용 전 모델별 데이터시트 확인 필요
